Crecimiento de Cavidades Cardíacas: Identificación en el ECG.

A continuación revisamos de manera práctica los criterios para identificar rápidamente el crecimiento de cavidades cardíacas en el electrocardiograma.

Crecimiento Auricular Izquierdo

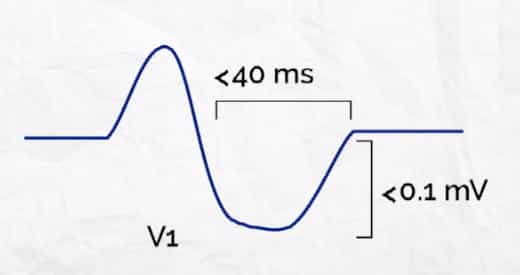

Para descartar crecimiento auricular izquierdo deberás observar la onda P en la derivación V1, en particular su porción negativa, correspondiente a la despolarización de la aurícula. Dicha porción debe medir < 0.04 segundos o un cuadrito pequeño, con una amplitud < 0.1 mV.

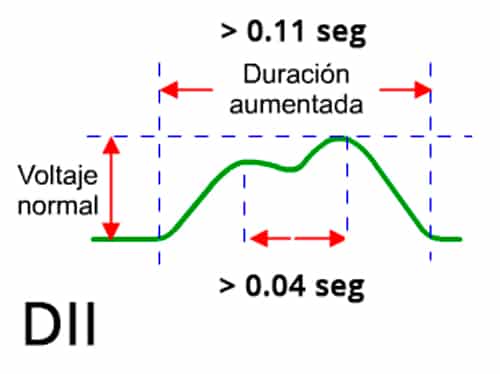

Otras formas de evaluar crecimiento auricular izquierdo es determinando la fuerza terminal en V1, al dividir la amplitud en milímetros entre el tiempo. Si el valor > 40 mm/ms se sospecha de crecimiento de la cavidad. Otro criterio utilizado es la identificación de una onda P mellada o mitral en DII, si su intervalo mide más de 0.04 segundos se considera positiva. De igual manera, si la onda P en DII mide más de 0.11 segundos también se considera crecimiento auricular izquierdo.

Crecimiento Auricular Derecho

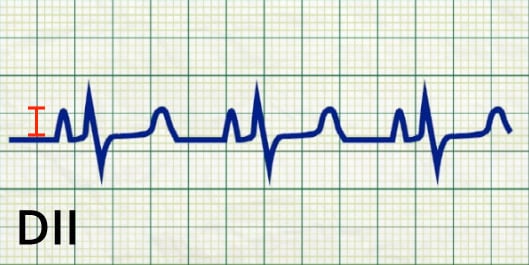

Para determinar un crecimiento auricular derecho es necesario observar nuevamente la derivación DII. Si la onda P tiene una amplitud o voltaje mayor a 0.25 mV o 2.5 mm, es sugerente de crecimiento de la cavidad. A estas ondas se les denomina ondas P pulmonares.

Hipertrofia del Ventrículo Derecho

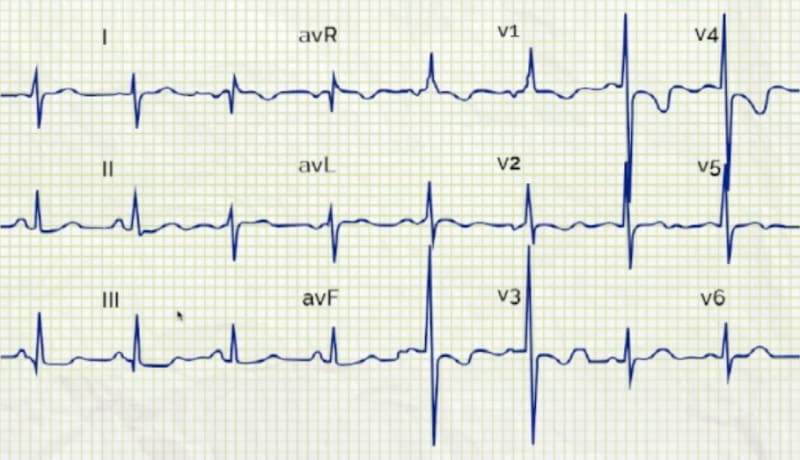

Los criterios para el diagnóstico electrocardiográfico de hipertrofia ventricular derecha son múltiples. Una manera rápida de identificarla es encontrando DI negativa y aVF positiva, lo que indica un eje cardíaco entre +90º y +180º o desviación a la derecha. Otros criterios que puedes utilizar son:

• Onda S en V5 o V6 ≥ 7 mm.
• Onda R en V5 o V6 < 5 mm.
• Relación R/S en V5 o V6 < 1.
• Proporción de R/S en V1 ≥ 1 con ondas T negativas.
• R en V1 + S en V5 o V6 ≥ 10 mm.
• Onda P pulmonar en DI, DII y aVF (> 0.25 mV o 2.5 mm.).
• R en V1 ≥ 7 mm.
• Patrón de sobrecarga derecha en DI, DII y aVF, con ondas T prominentes e infradesnivel.
• Índice de Cabrera ≥ 0.5; en V1 (R/R+S).

Cabe resaltar que no todos los criterios son identificables en un mismo electrocardiograma.

Hipertrofia del Ventrículo Izquierdo

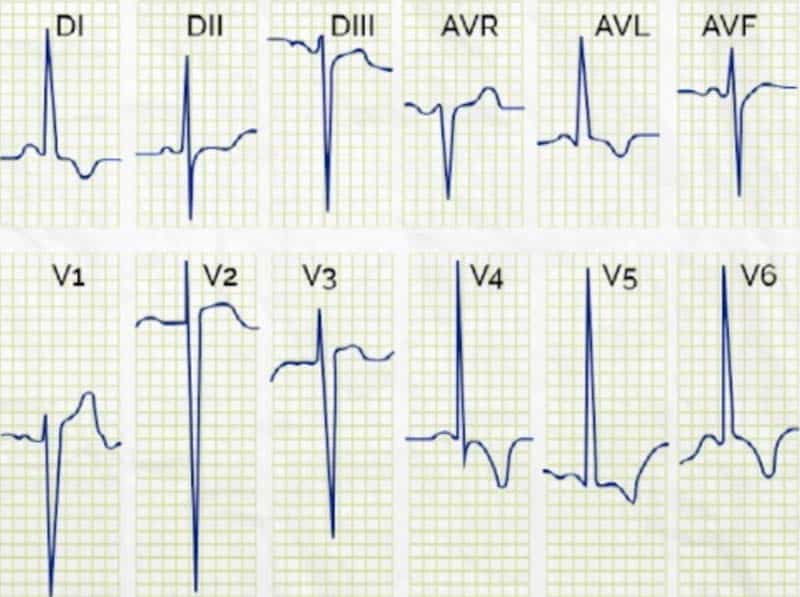

Al igual que en la hipertrofia derecha, son múltiples los criterios para el diagnóstico electrocardiográfico de hipertrofia ventricular izquierda. Los más usados son:

• Sokolow-Lyon: S en V1 + R de V5 o V6 ≥ 35 mm.
• Gubner-Ungerleider: R en DI + S en DIII ≥ 25 mm.
• Índice de Lewis: (R en DI + S en DIII) – (R en DIII + S en DI) ≥ 17 mm.
• Voltaje de Cornell:
• R en aVL + S en V3 ≥ 28 mm en hombres o ≥ 20 mm en mujeres.
• R de V6/ R de V5 ≥ 1.
• Criterios de Framingham:
  • R en aVL ≥ 11 mm.
  • R en V4-V6 > 25 mm.
  • S en V1 a V3 > 25 mm
  • S en V1 o V2 + R de V5 o V6 ≥ 35 mm.
  • R en DI + S en DIII > 25 mm.

Continúa aprendiendo sobre la interpretación de este estudio en nuestro taller del electrocardiograma.
